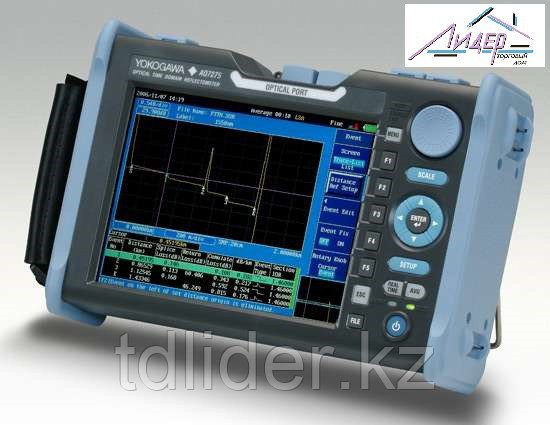

Рефлектометр оптический Yokogawa AQ7275

Рефлектометрические модули

Модель

735031

735032

735033

735034

735035

735036

735037

735038

735041

Рабочие длины волн, нм

1650±10

1310±25
1550±25

1310±25
1550±25

1310±25
1550±25

1310±25
1490±25
1550±25

1310±25
1550±25
1650±25

1310±25
1550±25
1650±10

1310±25
1550±25
1650±25

850±30
1300±30
1310±25
1550±25

Тип ОВ

SM (ITU-T G.652)

Масштаб рабочих расстояний (масштаб экрана)

500 м, 1 км, 2, 5, 10, 20, 50, 100, 200, 300 и 400 км

Длительность импульса

3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс

Динамический диапазон, дБ

30

34/32

40/38

45/43

34/30/32

40/38/33

40/38/30

40/38/36

22,5/24/40/38

Мертвые зоны, м

По отражению (по событию)

0,8

По затуханию

12

7/8

7/8

7/8

7/8/8

7/8/12

7/8/12

7/8/12

6/10/7/8

Параметры дисплея (горизонтальная ось):

Разрешение выборки

5 см, 10 см, 20 см, 50 см, 1 м, 2 м, 4 м, 8 м, 16 м, 32 м

Разрешение считывания, см

1 (минимально)

Число точек в рефлектограмме

До 50 000

Групповой показатель преломления

1,3...1,79999 с шагом 10Е-5

Единицы измерения расстояний

Км, футы или мили

Точность измерения расстояний, м

±1±2хLх10E-5, где L - длина трассы

Параметры дисплея (вертикальная ось):

Измерение расстояний

Способен отображать до 8 символов при определении расстояния между двумя произвольными точками на рефлектограмме

Измерение потерь

• Способен отображать потери с шагом от 0.001 дБ до 5 символов максимально;
• Способен вычислять проходные потери, потери на единицу длины и потери на соединении (сварном или механическом) между двумя любыми точками на рефлектограмме.

Измерение возвратных потерь

Способен измерять возвратные потери и суммарные возвратные потери на всей трассе или между двумя любыми точками на рефлектограмме

Обработка данных

• Анализ нескольких трасс одновременно;
• Двунаправленный анализ рефлектограммы;
• Анализ разности двух трасс;
• Анализ участка рефлектограммы.

Параметры рефлектометра:

Внутренняя память

Более 1 000 рефлектограмм. Можно хранить не только трассы, но и  условия измерения.

Дисплей

ЖК, цветной (16 млн цветов), диагональ 8,4", 640х480

Интерфейсы

USB

2 порта USB 1.1: порт А и порт Б

Оптические порты

1 или 2 FC (второй оптический порт устанавливается в моделях рефлектометра с 1650 нм длиной волны и в комбинированных SM/MM модулях)

Порт принтера

Выносной блок термопринтера

Ethernet

RJ-45, в выносном блоке термопринтера

Формат представления данных

Чтение

SOR, TRD, TRB, SET

Запись

SOR (Telcordia), SET, CSV, BMP, JPG, PNG

Электропитание

Сетевой адаптер

100...250 В, 50/60 Гц

Батарея

• Потр. мощность - 70 Вт;
• Ni-MH;
• Время работы - 6 часов (30 секундные измерения, повторяющиеся через каждые 10 минут);
• Время зарядки - 5 часов.

Условия эксплуатации

0...45 С, относительная влажность - 85%

Размер

287х197х85 мм (без блока питания) 287х197х135 мм (с блоком принтера)

Вес

2,8 кг

Оптический рефлектометр Yokogawa AQ7275

1 шт.

Мягкий кейс для переноски

1 шт

Универсальный оптический адаптер FC (сменный)

1 шт.

Ремень для переноски рефлектометра

1 шт.

Боковой ремешок-ручка

1 шт.

Сетевой адаптер с сетевым шнуром

1 шт

Руководство пользователя на русском и английском языках

1 шт.

ПО для обработки рефлектограмм и подготовки отчетов

1 шт.
