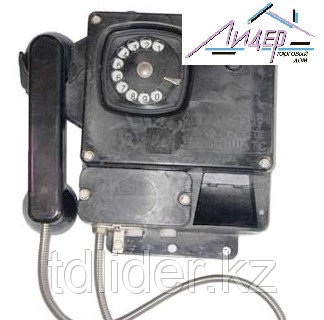

ТАШ 1319 телефонный аппарат шахтный (с хранения)

Шахтный телефон ТАШ-1319 – средство прямой связи, устанавливаемое на площадках обслуживания в карьерах и шахтных выработках, а также в зонах с повышенными требованиями защиты по пыли и газу. Аппарат включен в комплектацию автоматизированного комплекса связи «Диск-ШАТС», применяется в составе служебных станций УАТС-49, АТСК-100/2000, УАТСК-100/2000, УПАТС-100/400.

   Конструктивные особенности

Прибор состоит из таких компонентов:

- телефонной трубки МТ-132;

- платы с вмонтированными в неё передатчиком и звуковым извещателем ВП-1;

- дискового номеронабирателя и кнопки вызова диспетчера.

   Крышки корпуса, амбушюр и слуховая решётка трубки крепятся на болты со специальным шлицом. Внутри трубки вмонтированы искрогасительные элементы, усилитель передачи и микрофонные капсюли МДМ-7 и КЭД-2.

   Корпус аппарата разделен на 2 секции с защитными крышками, детали отлиты из ударопрочного пластика. Торцы крышек плотно прилегают к корпусным деталям за счет герметизирующего резинового уплотнителя. Для обеспечения взрывозащиты отдельные соединения выполнены неразъемными, а полости залиты компаундом. Корпус помечается маркировкой уровня взрывозащиты РО Иа.

   Торец нижнего блока содержит штуцеры для подвода телефонных кабелей типа ТВШ-0,8 и провода телефонной трубки. На нем закреплен фланец с болтом для присоединения контура заземления. Аппарат ТАШ-1319 приспособлен для вертикального монтажа.

   Рабочие характеристики ТАШ-1319:

- разборчивость слогов при окружающем шуме 80 дБ и величине затухания в слуховом тракте 28,7 дБ: не менее 57%;

- громкость сигнала вызова на удалении 0,5 м от лицевой панели телефона: не менее 90 дБ;

- качество трансляции с амплитудой 1000 Гц и сопротивлением телефонного кабеля 600 Ом: +6…-6 дБ;

- сопротивление в контуре постоянного тока при снятой трубке: до 320 Ом;

- климатические условия работы: влажность до 98% (25°С), температура наружного воздуха -40°С…+40°С.
